coal storage and shipment control system
山东滕东生建煤矿系国有监狱系统煤矿,设计年产煤90万吨/年。该煤矿整体由中煤南京设计院设计,其原煤采集筛选储装运输系统由上海欧控电气技术有限公司设计集成。

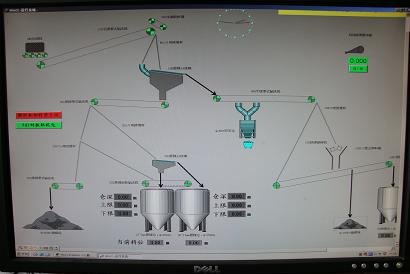

1、 工艺流程图
2、 系统说明
原煤筛选一般是矿井生产的“瓶颈”。传统的设计由于矸石和煤一起破碎(其硬度差异不明显)成为筛下物进入原煤仓,造成原煤灰分高,块煤产率低等问题,越来越严重地影响矿井的经济效益。因此,原煤筛选系统的采用现代化的工艺和电气自动化控制技术势在必行。
煤矿原煤破碎筛分运输系统,控制系统采用西门子300PLC,WINCC6.0监控,保证了系统的可靠性,系统的功能是:提升机提出来的煤经过皮带机,筛分出大块煤,和煤矸石,小块煤和碎煤,并把大块煤破碎,分别运到三个煤仓里,三个煤仓里都有超声波料位计,检测料位,仓满后煤自动转运到储煤场,并可通过上位计监控,设备控制可以手动和自动无扰动切换。从而保证了系统的自动化生产和维护、检修时的可靠安全运行。整个系统在成熟的工艺控制下一直在可靠,安全、完美的运行。
