frequency control system of main fan

山东滕东生建煤矿系国有监狱系统煤矿,设计年产煤90万吨/年。该煤矿整体由中煤南京设计院设计,主通风机变频控制系统及在线监测系统由上海欧控电气技术有限公司设计。
其主通风机采用对旋抽出式轴流通风机,功率为315KW*2,一用一备。

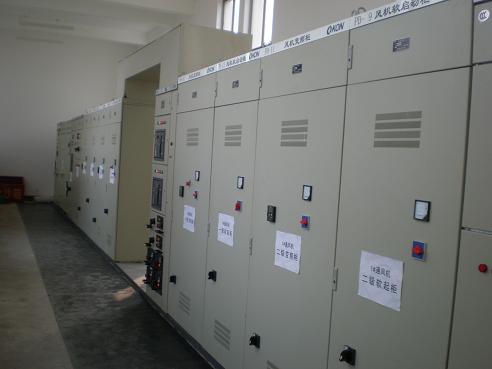

1、现场图



2、整体设计方案
     a、防爆对旋抽出式轴流通风机变频控制系统整体分为1#、2#两套系统。每套系统由2台变频器分别拖动2台电机。在正常情况下,1#变频系统拖动1#风机(定义为1#系统),2#变频系统拖动2#风机(定义为2#系统),2套风机变频系统整体形成一用一备的组成方案;
     b、设计与系统配套的监控系统,实现风机运行工况、故障监测的实时就地远程监控;
     c、系统控制模式为;自动、手动、紧急开机、+上位机网络监控。
     d、采用西门子S7-300系列的工业控制计算机及其隔离型输入输出通道,防尘、抗震、抗干扰能力强,性能稳定,可扩充性好;
     e、采用先进的芬兰滤波技术,有效的抑制谐波干扰,从而使整套设备无干扰安全运行。
     f、完全满足井下火警10分钟之内停机反风需要。
     g、由于是新建煤矿节能达到65%,一般改造风机节能能达到20-30%
